Thiết Kế Chiếu Sáng Cầu: Tiêu Chuẩn, Nguyên Tắc Và Các Kỹ Thuật Trong Thiết Kế Chiếu Sáng Cầu

Thiết kế chiếu sáng cầu là quá trình lập kế hoạch, tính toán và bố trí hệ thống đèn LED để đảm bảo an toàn giao thông và làm nổi bật kiến trúc công trình vào ban đêm. Một hệ thống đạt chuẩn cần duy trì độ rọi từ 10 đến 30 lux, độ đồng đều Uo ≥ 0,4 và kiểm soát chỉ số chói lóa TI ≤ 15% theo QCVN 07-7:2016/BXD — tiêu chuẩn bắt buộc cho mọi công trình chiếu sáng cầu đường tại Việt Nam.

Hiệu quả của một dự án phụ thuộc vào bốn yếu tố cốt lõi: dạng kết cấu cầu, môi trường lắp đặt, mức độ lưu thông và mục tiêu thẩm mỹ. Mỗi yếu tố quyết định tổ hợp thiết bị từ LED Pixel trên dây văng, Wall Washer trên trụ tháp đến LED Linear dọc dầm cầu cùng bảy kỹ thuật chiếu sáng chuyên biệt theo từng vị trí trên công trình.

Bài viết phân tích toàn diện tiêu chuẩn kỹ thuật, nguyên tắc thiết kế, kỹ thuật chiếu sáng theo từng khu vực, ứng dụng thực tế tại Cầu Rồng, Cầu Nhật Tân, Cầu Ba Son và các xu hướng công nghệ đang định hình ngành chiếu sáng cầu đường tại Việt Nam.

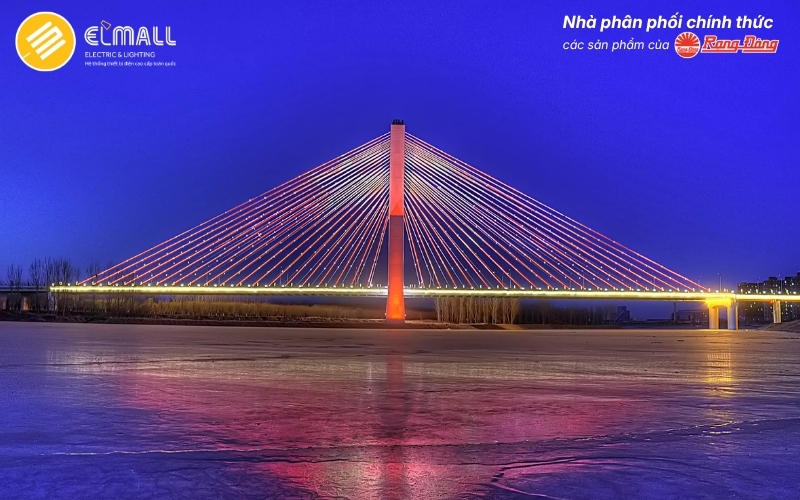

Thiết Kế Chiếu Sáng Cầu Là Gì?

Thiết kế chiếu sáng cầu là quá trình lập kế hoạch, tính toán và bố trí hệ thống đèn, chủ yếu là LED để đảm bảo hai mục tiêu song song: an toàn giao thông vào ban đêm và tôn vinh nét kiến trúc đặc trưng của từng công trình. Đây không đơn giản là việc lắp đèn lên cầu, mà là bài toán cân bằng giữa quang học kỹ thuật, tiêu chuẩn pháp lý và tư duy thẩm mỹ đô thị.

Giải pháp chiếu sáng hiện đại kết hợp công nghệ LED có thể điều khiển màu sắc và cường độ với nguyên tắc thiết kế kiến trúc, biến một công trình giao thông thành tác phẩm thị giác sống động. Cầu Rồng tại Đà Nẵng hay Cầu Nhật Tân tại Hà Nội là minh chứng rõ nhất: ánh sáng không chỉ phục vụ an toàn, mà còn định hình bản sắc đô thị và thu hút du lịch.

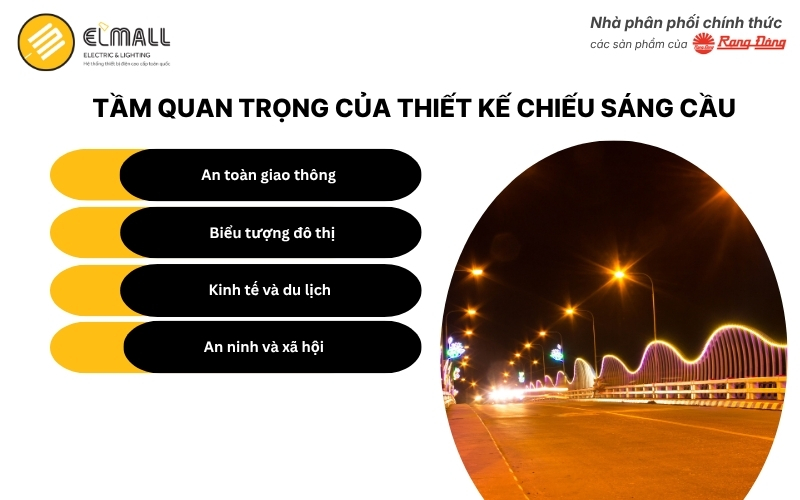

Tầm Quan Trọng Của Thiết Kế Chiếu Sáng Cầu

Chiếu sáng cầu tác động trực tiếp đến bốn lĩnh vực quan trọng của đời sống đô thị:

• An toàn giao thông: Ánh sáng đủ mạnh và phân bố đều giúp người lái xe nhận diện mặt đường, làn xe, biển báo và các chướng ngại vật từ xa, giảm thiểu nguy cơ tai nạn trong điều kiện tầm nhìn thấp.
• Biểu tượng đô thị: Một cây cầu được chiếu sáng tốt trở thành điểm nhấn kiến trúc, góp phần định hình diện mạo và nâng tầm thương hiệu của cả thành phố.
• Kinh tế và du lịch: Hiệu ứng ánh sáng thu hút khách tham quan, thúc đẩy kinh tế đêm thông qua các dịch vụ nhà hàng, du thuyền và sự kiện ven sông.
• An ninh và xã hội: Không gian đủ sáng hạn chế tội phạm, tạo cảm giác an toàn cho người dân và có thể truyền tải thông điệp văn hóa thông qua màu sắc ánh sáng theo dịp lễ.

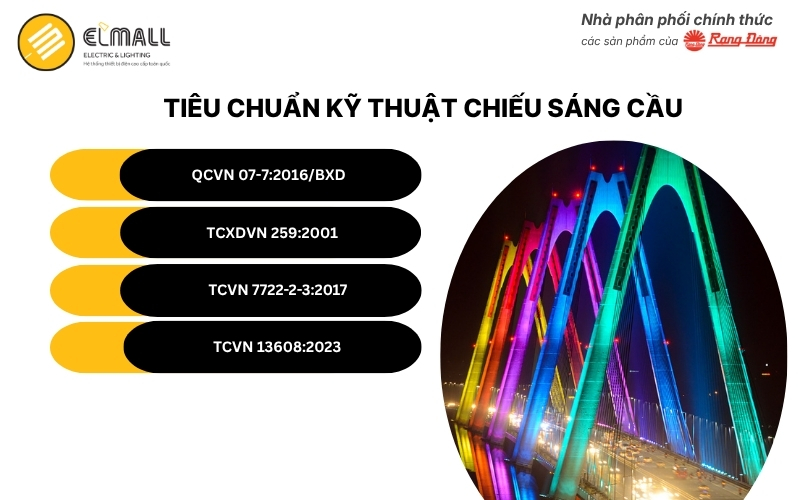

Tiêu Chuẩn Kỹ Thuật Áp Dụng Cho Chiếu Sáng Cầu

Mọi dự án chiếu sáng cầu tại Việt Nam phải tuân thủ các quy chuẩn và tiêu chuẩn kỹ thuật. Dưới đây là 4 tiêu chuẩn kỹ thuật cần áp dụng cho chiếu sáng cầu:

• QCVN 07-7:2016/BXD: Quy chuẩn bắt buộc về chiếu sáng công trình hạ tầng ngoài trời, bao gồm cầu đường, đảm bảo vận hành an toàn, ánh sáng đồng đều và hiệu quả năng lượng.
• TCXDVN 259:2001: Quy định kỹ thuật chiếu sáng nhân tạo cho đường phố, nút giao thông và các công trình cầu đô thị.
• TCVN 7722-2-3:2017: Yêu cầu an toàn và tính năng cho đèn chiếu sáng đường phố sử dụng công nghệ LED.
• TCVN 13608:2023: Tiêu chuẩn mới nhất về chiếu sáng nhân tạo ngoài trời cho công trình công cộng, bổ sung các yêu cầu cụ thể về độ rọi và độ chói.

Về thông số kỹ thuật cụ thể, các dự án cần đáp ứng 4 thông số cụ thể sau:

• Độ chói trung bình (L_tb): Từ 1,5 đến 2,0 cd/m² đối với đường cao tốc và trục chính đô thị.
• Độ rọi trung bình: Từ 10 đến 30 lux tuỳ theo khu vực và đối tượng giao thông.
• Độ đồng đều (Uo): Tỷ lệ L_min/L_tb ≥ 0,4 để ngăn hiệu ứng “ngựa vằn” gây mỏi mắt.
• Chỉ số hạn chế chói lóa (TI): Phải kiểm soát ở mức tối đa ≤ 10% đến 15% nhằm bảo toàn tầm nhìn của tài xế.

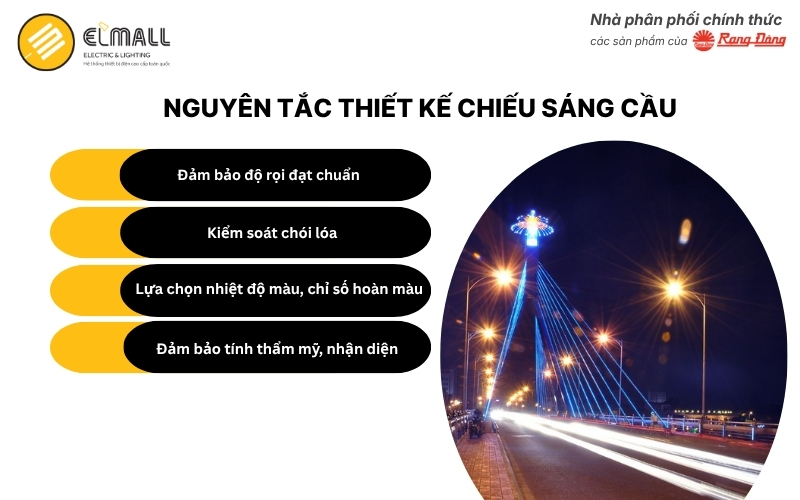

Nguyên Tắc Thiết Kế Chiếu Sáng Cầu

Thiết kế chiếu sáng cầu hiệu quả cần tuân thủ 4 nguyên tắc nền tảng từ kiểm soát quang học đến lựa chọn nhiệt độ màu để đảm bảo vừa an toàn vừa đạt giá trị thẩm mỹ bền lâu.

Đảm Bảo Độ Rọi Đạt Chuẩn Và Phân Bố Ánh Sáng Đồng Đều

Ánh sáng phải phân bố liên tục trên toàn bộ mặt đường cầu, không tạo ra các khoảng tối xen kẽ gây nguy hiểm cho người điều khiển phương tiện. Hệ thống thiết kế cần đáp ứng tiêu chuẩn quốc tế EN 13201 hoặc các tiêu chuẩn nội địa tương đương để duy trì tầm nhìn ổn định trong mọi điều kiện thời tiết.

Kiểm Soát Chói Lóa

Đèn phải có thiết kế quang học tiên tiến để hướng luồng sáng xuống mặt đường theo đúng góc chiếu tính toán. Ánh sáng không được chiếu trực tiếp vào mắt tài xế hoặc tạo phản xạ quá mạnh từ bề mặt cầu — đây là yếu tố an toàn không thể bỏ qua trong bất kỳ phương án thiết kế nào.

Lựa Chọn Nhiệt Độ Màu Và Chỉ Số Hoàn Màu Phù Hợp Bối Cảnh

Nhiệt độ màu (CCT) nên ở mức từ 3.000K (vàng ấm) đến 4.000K (trắng tự nhiên) để tạo cảm giác dễ chịu và nhận diện vật thể rõ nhất trong điều kiện ban đêm. Chỉ số hoàn màu (CRI) cần đạt Ra ≥ 70, hoặc Ra ≥ 80 với các khu vực yêu cầu nhận diện màu sắc biển báo và phương tiện một cách trung thực.

Đảm Bảo Tính Thẩm Mỹ Và Nhận Diện Công Trình

Ánh sáng cần tôn vinh được “phần hồn” kiến trúc của cây cầu: từ hệ thống dây văng và trụ tháp đến các đường cong đặc trưng của dầm cầu. Đồng thời, phương án chiếu sáng phải hài hoà với bối cảnh xung quanh — dù là đô thị dày đặc, khu vực nông thôn hay ven biển — và phản ánh đặc điểm văn hoá địa phương.

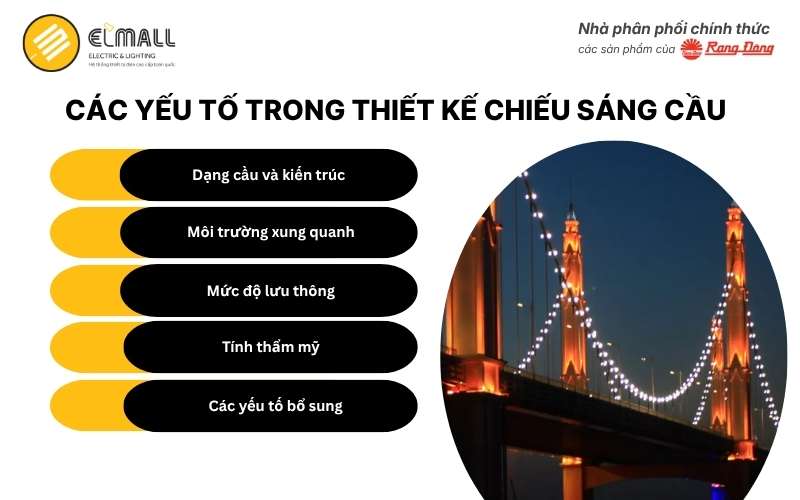

Các Yếu Tố Trong Thiết Kế Chiếu Sáng Cầu

Một phương án chiếu sáng cầu hoàn chỉnh cần đánh giá đồng thời 5 yếu tố: dạng kết cấu và kiến trúc, môi trường xung quanh, mức độ lưu thông, tính thẩm mỹ, và các yếu tố bổ sung về ngân sách, công nghệ, bảo trì.

Dạng Cầu Và Kiến Trúc

Mỗi loại hình kết cấu yêu cầu một chiến lược chiếu sáng riêng để vừa tôn vinh hình khối, vừa đảm bảo an toàn:

• Cầu dây văng: Tập trung ánh sáng vào hệ thống tháp trụ và bó cáp. Sử dụng đèn pha công suất lớn đặt tại chân tháp và đèn LED Pixel chạy dọc dây văng để tạo hiệu ứng chuyển động ấn tượng.
• Cầu treo: Do đặc tính dao động và nhịp dài, hệ thống đèn cần bát gá linh hoạt. Chiếu sáng nhấn vào các cáp treo chính để làm nổi bật đường cong parabol đặc trưng.
• Cầu vòm: Bố trí ánh sáng hắt từ chân vòm lên hoặc lắp dọc cung vòm để tạo hiệu ứng vương miện rực rỡ, phản chiếu xuống mặt nước bên dưới.
• Cầu bê tông và dầm hộp: Sử dụng đèn thanh LED Linear chiếu dọc mặt ngoài dầm cầu để tạo những đường kẻ sáng sắc nét, định hình chiều dài công trình trong không gian tối.

Môi Trường Xung Quanh

Bối cảnh lắp đặt quyết định thiết bị và cường độ chiếu sáng phù hợp:

• Khu vực đô thị: Cần tính toán kỹ chỉ số chói lóa và kiểm soát lan tỏa ánh sáng, tránh ảnh hưởng đến tầm nhìn cư dân nhà cao tầng lân cận hoặc phương tiện thủy bên dưới.
• Khu vực mặt nước và ven biển: Bắt buộc sử dụng thiết bị đạt chỉ số bảo vệ IP66 hoặc IP67 và vỏ đèn chống ăn mòn muối biển theo tiêu chuẩn ISO 9223.
• Tương tác mặt nước: Thiết kế cần tận dụng bóng phản chiếu trên mặt nước để nhân đôi hiệu ứng thẩm mỹ mà không tốn thêm chi phí thiết bị.

Mức Độ Lưu Thông

Lưu lượng giao thông ảnh hưởng trực tiếp đến yêu cầu về độ rọi và cấu hình hệ thống:

• Giao thông dày đặc: Hệ thống chiếu sáng phải đảm bảo đủ độ rọi và phân bố đều, giúp người lái xe quan sát tốt trong mọi điều kiện thời tiết và giờ cao điểm.
• Lưu lượng thấp: Có thể sử dụng đèn LED công suất thấp hơn hoặc tích hợp công nghệ dimming tự động để tiết kiệm điện năng trong khung giờ vắng.

Tính Thẩm Mỹ

Chiếu sáng cầu hoàn chỉnh thường gồm ba lớp bổ sung lẫn nhau:

• Chiếu sáng công năng: Lớp nền cơ bản, sử dụng ánh sáng trắng hoặc vàng trung tính để đảm bảo an toàn lưu thông.
• Chiếu sáng kiến trúc (tĩnh): Ánh sáng tĩnh làm nổi bật hình khối, vật liệu và các chi tiết đặc sắc của cầu.
• Chiếu sáng nghệ thuật (động): Hệ thống LED RGBW kết hợp bộ điều khiển DMX512 tạo hiệu ứng đổi màu theo mùa, sự kiện hoặc theo nhạc, biến cây cầu thành điểm nhấn du lịch quan trọng.

Các Yếu Tố Bổ Sung

• Ngân sách: Xây dựng phương án phù hợp với vốn đầu tư ban đầu, đồng thời tối ưu chi phí vận hành và bảo dưỡng trong dài hạn.
• Công nghệ: Ưu tiên hệ thống chiếu sáng tiết kiệm năng lượng, có khả năng tích hợp điều khiển thông minh và thân thiện với môi trường.
• Bảo trì: Lựa chọn thiết bị có thiết kế thuận tiện cho tiếp cận, giúp sửa chữa và thay thế nhanh chóng mà không ảnh hưởng đến lưu thông.

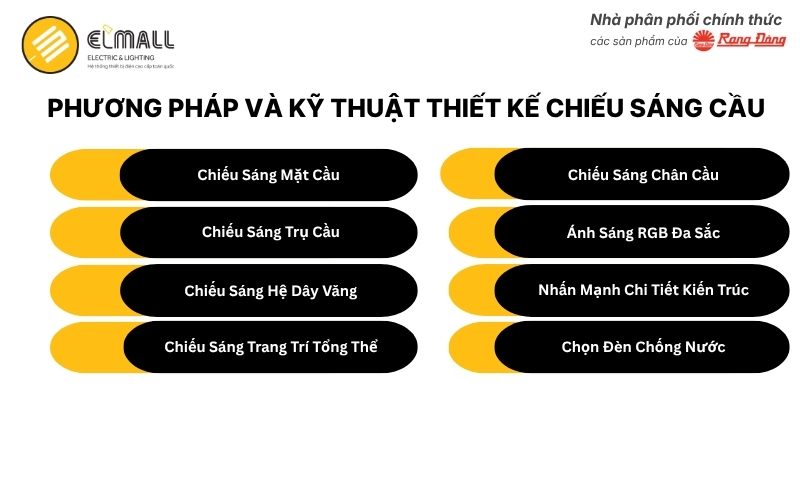

Các Phương Pháp Và Kỹ Thuật Thiết Kế Chiếu Sáng Cầu

Chiếu sáng cầu hiện nay áp dụng bảy kỹ thuật chuyên biệt, mỗi kỹ thuật phục vụ một khu vực hoặc mục đích cụ thể trên công trình.

Chiếu Sáng Mặt Cầu

Mặt cầu cần ánh sáng đồng đều, đủ độ rọi để người tham gia giao thông quan sát rõ mặt đường và làn xe trong mọi điều kiện. Giải pháp tiêu chuẩn là sử dụng đèn pha LED hiệu suất cao lắp trên cột đèn dọc hai bên thành cầu. Kỹ thuật viên cần tính toán chiều cao cột và khoảng cách giữa các điểm lắp để tối ưu hoá độ rọi công năng, tránh tạo vùng tối xen kẽ.

Chiếu Sáng Trụ Cầu

Trụ cầu cần ánh sáng từ dưới hướng lên để tạo khối kiến trúc vững chãi và bề thế khi nhìn từ xa. Sử dụng đèn LED âm đất hoặc đèn rọi (spotlight) chiếu từ dưới lên làm nổi bật các mố cầu và trụ tháp, tạo cảm giác chiều sâu cho toàn bộ kết cấu.

Chiếu Sáng Hệ Dây Văng

Dây văng cần ánh sáng bám sát theo chiều dài để làm nổi bật sự thanh mảnh và nhịp điệu kết cấu. Gắn đèn LED dây hoặc LED Pixel dọc theo các dây cáp, sau đó lập trình hiệu ứng chuyển động hoặc đổi màu qua bộ điều khiển DMX512 để tạo vẻ đẹp hiện đại và sống động về đêm.

Chiếu Sáng Trang Trí Tổng Thể

Toàn bộ công trình cần một lớp chiếu sáng tổng hợp gắn kết các chi tiết riêng lẻ thành một thể thống nhất. Kết hợp đèn pha, đèn dải và đèn điểm để chiếu sáng các chi tiết hoa văn và biểu tượng trên cầu, tạo nên một “bản hoà tấu” ánh sáng đồng nhất cho toàn bộ công trình.

Chiếu Sáng Chân Cầu Bằng Đèn Chiếu Cột

Khu vực dưới gầm cầu và xung quanh chân trụ cần ánh sáng an toàn và có chiều sâu thị giác. Sử dụng đèn có góc chiếu rộng khoảng 60° đặt dưới cầu chiếu ngược lên để bao phủ toàn bộ gầm cầu; kết hợp thêm đèn có góc chiếu hẹp từ 5° đến 8° để tập trung luồng sáng vào các cột trụ tháp cao, tạo sự bề thế khi nhìn từ xa và đảm bảo an toàn cho khu vực đi bộ phía dưới.

Ánh Sáng RGB Đa Sắc

Các dịp lễ hội và sự kiện đặc biệt đòi hỏi khả năng thay đổi diện mạo nhanh chóng mà không cần can thiệp vật lý. Hệ thống LED đổi màu RGBW cho phép lập trình kịch bản ánh sáng theo từng sự kiện, linh hoạt thay đổi màu sắc cây cầu từ xa chỉ qua phần mềm điều khiển trung tâm.

Nhấn Mạnh Chi Tiết Kiến Trúc

Các điểm nhấn đặc biệt như vòm cầu, chi tiết điêu khắc hay logo tên cầu cần ánh sáng tập trung để nổi bật trong bức tranh tổng thể. Sử dụng đèn rọi điểm kết hợp độ tương phản sáng – tối để làm nổi bật hình khối, thu hút thị giác vào đúng những vị trí mang giá trị kiến trúc cao nhất.

Chọn Đèn Chống Nước

Mọi thiết bị lắp đặt ngoài trời trên cầu phải đạt chỉ số bảo vệ IP65 trở lên để chống chịu mưa gió, bụi bẩn và độ ẩm. Với các cầu gần biển hoặc vùng ven cửa sông, vỏ đèn cần thêm khả năng chống ăn mòn muối biển đây là tiêu chí bắt buộc để đảm bảo tuổi thọ thiết bị trong điều kiện khí hậu khắc nghiệt.

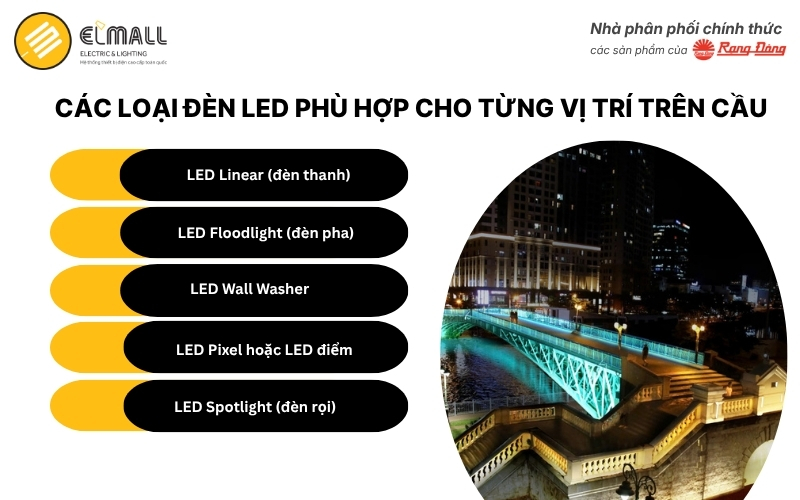

Các Loại Đèn LED Phù Hợp Cho Từng Vị Trí Trên Cầu

Lựa chọn đúng loại đèn theo từng vị trí là yếu tố quyết định hiệu quả của toàn hệ thống chiếu sáng. Mỗi dòng đèn được thiết kế cho một bài toán quang học và thẩm mỹ khác nhau:

• LED Linear (đèn thanh): Chiếu sáng viền dầm cầu, lan can, tạo những đường nét sắc sảo và liên tục định hình hình khối cây cầu.
• LED Floodlight (đèn pha): Chiếu sáng tổng thể gầm cầu hoặc các mảng kiến trúc lớn, cung cấp lượng quang thông lớn với góc chiếu rộng.
• LED Wall Washer: Phủ ánh sáng đồng đều trên các bề mặt rộng như trụ tháp cầu, tạo hiệu ứng “rửa sáng” mềm mại và đồng nhất.
• LED Pixel hoặc LED điểm: Lắp trên hệ dây văng để tạo hiệu ứng màn hình khổng lồ hoặc ma trận ánh sáng có thể lập trình động.
• LED Spotlight (đèn rọi): Chiếu điểm chính xác vào đỉnh tháp, chi tiết điêu khắc nhỏ hoặc các vị trí cần tạo điểm nhấn tập trung.

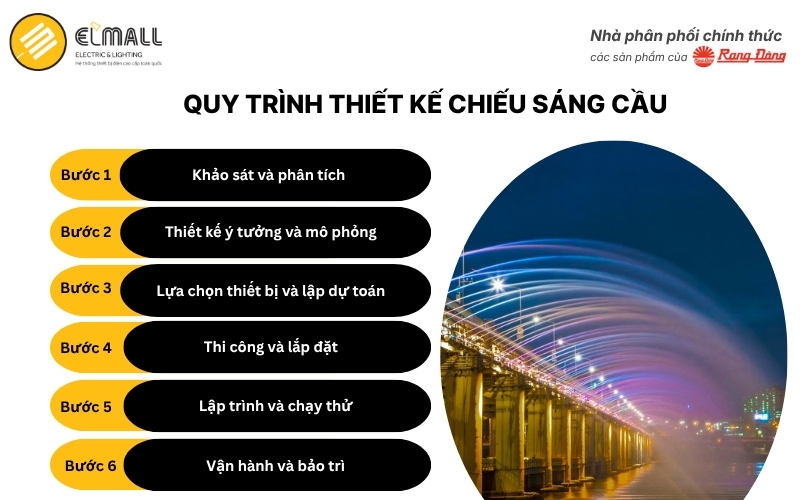

Quy Trình Thiết Kế Chiếu Sáng Cầu

Một dự án chiếu sáng cầu chuyên nghiệp trải qua 6 bước từ khảo sát đến bàn giao, đảm bảo kiểm soát chất lượng và tối ưu chi phí ở từng giai đoạn:

• Bước 1: Khảo sát và phân tích: Ghi nhận hiện trạng kết cấu, đặc điểm môi trường xung quanh và yêu cầu thẩm mỹ từ chủ đầu tư.
• Bước 2: Thiết kế ý tưởng và mô phỏng: Dùng phần mềm Dialux hoặc 3D Max để tính toán thông số kỹ thuật và trực quan hoá hiệu ứng ánh sáng trước khi thi công.
• Bước 3: Lựa chọn thiết bị và lập dự toán: Xác định chủng loại đèn phù hợp và lập bảng giá chi tiết, minh bạch cho toàn bộ dự án.
• Bước 4: Thi công và lắp đặt: Triển khai lắp đặt đèn, hệ thống điện theo đúng bản vẽ và đảm bảo an toàn lao động trong suốt quá trình thi công.
• Bước 5: Lập trình và chạy thử: Cấu hình các kịch bản ánh sáng qua hệ thống DMX512, hiệu chỉnh từng bộ đèn để đảm bảo kết quả khớp với phương án mô phỏng.
• Bước 6: Vận hành và bảo trì: Bàn giao tài liệu kỹ thuật cho đơn vị quản lý và lên kế hoạch bảo dưỡng định kỳ để duy trì hiệu quả hệ thống theo thời gian.

Ứng Dụng Thực Tế — Các Công Trình Cầu Tiêu Biểu Tại Việt Nam

Việt Nam sở hữu một số công trình cầu đường có hệ thống chiếu sáng đẳng cấp, mỗi công trình thể hiện một triết lý thiết kế khác nhau và đều trở thành biểu tượng nhận diện đô thị. Dưới đây là 3 công trình cầu tiêu biểu tại Việt Nam.

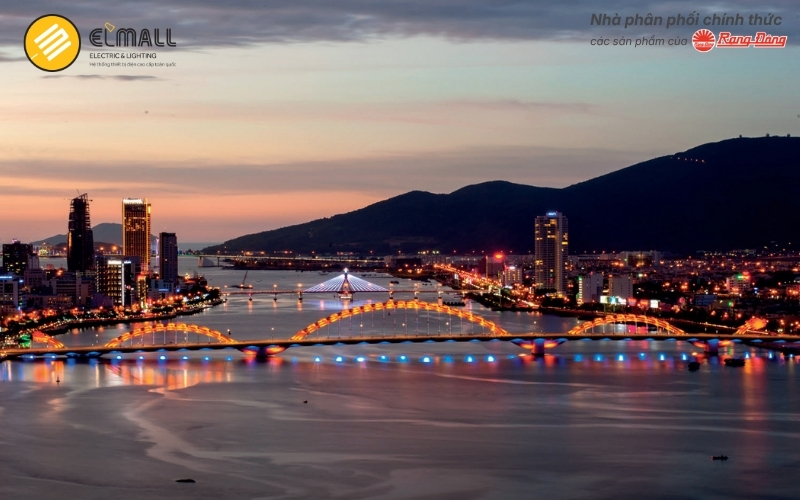

Cầu Rồng, Đà Nẵng

Với hơn 2.500 bộ đèn LED, Cầu Rồng là ví dụ điển hình của triết lý “Performance Lighting” — ánh sáng tự nó là tâm điểm. Thiết kế chiếu sáng được tích hợp ngay từ bản vẽ kiến trúc đầu tiên, không phải bổ sung sau. Hiệu ứng rồng phun lửa mỗi tối cuối tuần biến cây cầu thành sự kiện thị giác độc nhất, thu hút hàng nghìn lượt khách mỗi tuần và trở thành thương hiệu du lịch của Đà Nẵng.

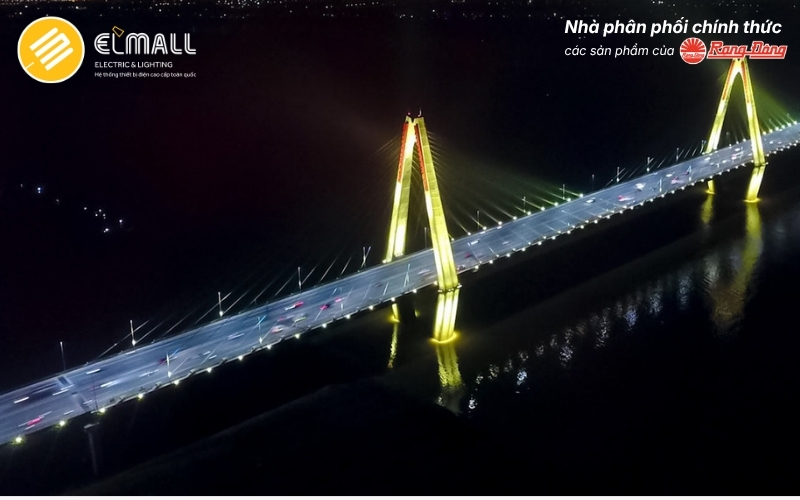

Cầu Nhật Tân, Hà Nội

Hệ thống hơn 1.100 bộ đèn LED với khả năng điều khiển lập trình linh hoạt theo từng sự kiện. Cầu Nhật Tân theo đuổi triết lý “Enhancement Lighting”: ánh sáng phục vụ kiến trúc, không lấn át. Bài học quan trọng từ công trình này là cùng một hệ thống phần cứng, chất lượng lập trình kịch bản ánh sáng mới là yếu tố quyết định trải nghiệm thị giác cuối cùng.

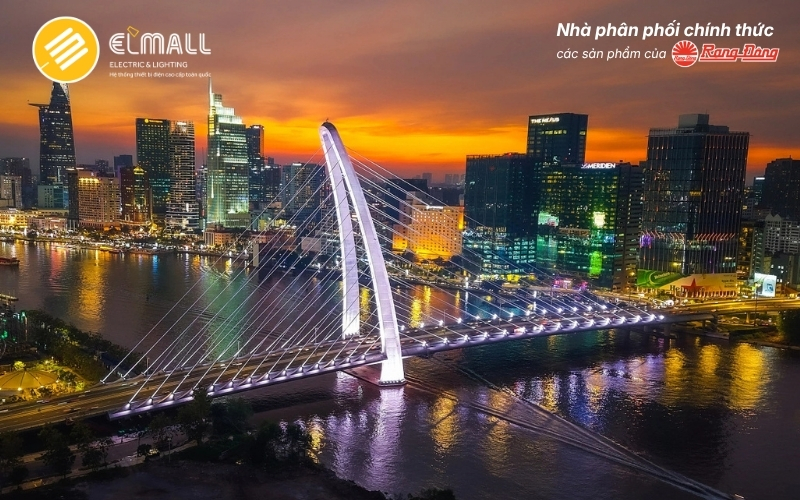

Cầu Ba Son, TP.HCM

Cầu Ba Son tiếp cận theo hai giai đoạn: chiếu sáng gián tiếp để làm nổi bật đường nét kiến trúc đương đại trước, sau đó bổ sung LED trực tiếp lên hệ dây văng để tạo hiệu ứng động cho các sự kiện lớn. Phương pháp này thể hiện triết lý thiết kế tinh tế: tôn trọng kiến trúc gốc trước khi thêm vào các lớp hiệu ứng phức tạp.

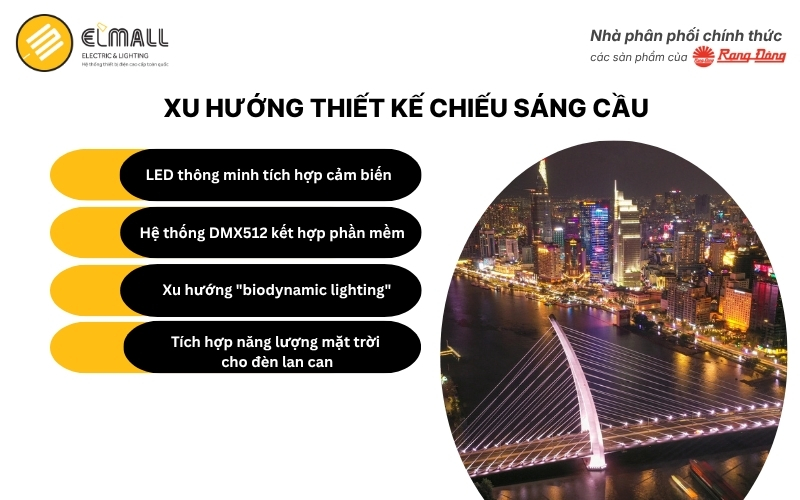

Xu Hướng Thiết Kế Chiếu Sáng Cầu Hiện Đại Hiện Nay

Công nghệ chiếu sáng cầu đang thay đổi nhanh theo 4 xu hướng chính, mở ra khả năng vận hành thông minh hơn và giảm chi phí dài hạn cho chủ đầu tư:

• LED thông minh tích hợp cảm biến: Tự điều chỉnh cường độ sáng theo lưu lượng giao thông thực tế và điều kiện thời tiết, tiết kiệm điện năng đáng kể trong khung giờ vắng.
• Hệ thống DMX512 kết hợp phần mềm quản lý tập trung: Cho phép giám sát và cập nhật kịch bản ánh sáng từ xa mà không cần kỹ thuật viên có mặt tại chỗ, giảm chi phí vận hành.
• Xu hướng “biodynamic lighting” trên cầu đi bộ: Nhiệt độ màu thay đổi theo từng giờ trong ngày để phù hợp với nhịp sinh học tự nhiên, đồng thời giảm ô nhiễm ánh sáng về đêm.
• Tích hợp năng lượng mặt trời cho đèn lan can cầu vùng ngoại ô: Giảm chi phí vận hành dài hạn cho các cây cầu ở khu vực xa lưới điện hoặc có nhu cầu chiếu sáng vừa phải.

Thiết kế chiếu sáng cầu là lĩnh vực đòi hỏi sự cân bằng giữa tiêu chuẩn kỹ thuật nghiêm ngặt, nguyên tắc quang học và tư duy thẩm mỹ. Qua bài viết này, bạn đã nắm được các quy chuẩn bắt buộc tại Việt Nam, bốn nguyên tắc thiết kế cốt lõi, bảy kỹ thuật chiếu sáng theo từng vị trí và xu hướng công nghệ đang định hình ngành.
