Chỉ số IP của đèn LED là gì? Bảng tiêu chuẩn cấp độ chỉ số IP

Chỉ số IP (Ingress Protection) là ký hiệu kỹ thuật cho biết mức bảo vệ của vỏ đèn LED trước sự xâm nhập của bụi và nước, được xác định qua thử nghiệm trong phòng lab theo tiêu chuẩn quốc tế IEC 60529. Ký hiệu IPXY gồm hai chữ số độc lập: chữ số đầu đánh giá khả năng chống bụi từ cấp 0 đến 6, chữ số sau đánh giá khả năng chống nước từ cấp 0 đến 9K.

Với đèn LED, chỉ số IP quyết định sản phẩm có phù hợp với môi trường lắp đặt hay không. Đèn phòng khách chỉ cần IP20 nhưng đèn pha sân vườn cần tối thiểu IP65, còn đèn âm đất vùng hay ngập thì cần IP67. Chọn sai mức IP khiến đèn hỏng sớm do bụi hoặc nước xâm nhập, hoặc tốn thêm chi phí cho cấp bảo vệ vượt nhu cầu. Tuy nhiên IP chỉ đánh giá khả năng chống bụi và nước của vỏ đèn, không phản ánh chất lượng ánh sáng hay tuổi thọ chip LED bên trong.

Nội dung bên dưới đi từ cách đọc ký hiệu IPXY và tiêu chuẩn IEC 60529, qua bảng phân cấp chống bụi và chống nước theo từng cấp, đến 6 mức IP phổ biến nhất trên đèn LED gắn với môi trường lắp đặt tương ứng, hướng dẫn chọn IP phù hợp theo từng vị trí cụ thể, và 3 cách kiểm tra chỉ số IP trên sản phẩm thực tế.

Chỉ số IP của đèn LED là gì?

Chỉ số IP (Ingress Protection) là ký hiệu kỹ thuật cho biết mức bảo vệ của vỏ đèn LED trước sự xâm nhập của bụi và nước. Đây là thông số đầu tiên cần kiểm tra khi chọn đèn cho bất kỳ vị trí lắp đặt nào, vì nó xác định đèn chịu được điều kiện môi trường đến mức nào.

Con số IP trên nhãn đèn không phải do nhà sản xuất tự gán mà được xác định qua thử nghiệm trong phòng lab. Mỗi cấp IP đều có điều kiện test riêng theo tiêu chuẩn quốc tế IEC 60529 (tiêu chuẩn phân cấp mức bảo vệ vỏ thiết bị điện trước bụi và nước): vật rắn cỡ nào lọt vào được, nước phun ở áp suất bao nhiêu thì vỏ đèn vẫn giữ được. Khi đèn ghi IP65, nghĩa là nó đã qua test chống bụi cấp 6 và chống nước cấp 5.

Tiêu chuẩn IEC 60529 (Bảo vệ vỏ thiết bị điện) và TCVN 4255:2008 (Cấp bảo vệ bằng vỏ ngoài)

IEC 60529 là tiêu chuẩn quốc tế quy định cách đánh giá và phân cấp mức bảo vệ vỏ thiết bị điện trước bụi và nước. Tiêu chuẩn này cho bạn biết đèn LED đã được test trong điều kiện nào: vật thể rắn cỡ bao nhiêu có thể lọt vào, nước phun ở áp suất bao nhiêu thì vỏ đèn vẫn giữ được, và ngâm sâu bao nhiêu mét trong bao lâu thì nước vẫn không xâm nhập.

Tại Việt Nam, tiêu chuẩn tương đương là TCVN 4255:2008, nội dung chuyển đổi từ IEC 60529 với cùng phương pháp test và cùng thang phân cấp. Khi đọc hồ sơ thiết kế chiếu sáng cho công trình trong nước, bạn có thể gặp ký hiệu theo IEC 60529 hoặc TCVN 4255:2008, cả hai đều mang cùng giá trị kỹ thuật.

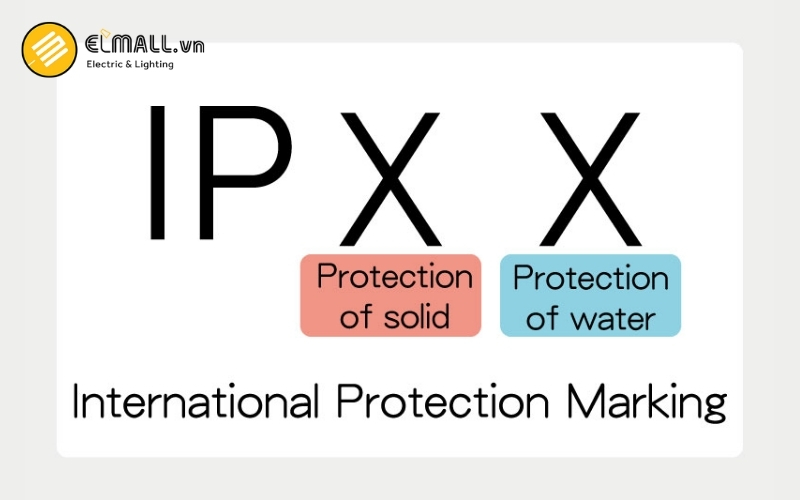

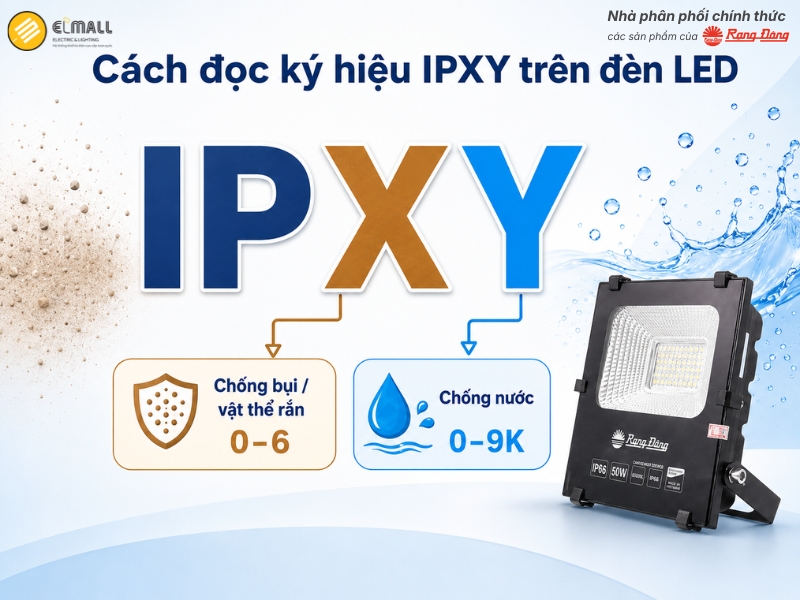

Cách đọc ký hiệu IPXY trên đèn LED

Ký hiệu IPXY gồm hai chữ số đứng liền sau chữ “IP”, mỗi chữ số đánh giá một yếu tố riêng biệt. Chữ số đầu (X) phản ánh khả năng chống bụi và vật thể rắn, xếp từ cấp 0 (không bảo vệ) đến cấp 6 (kín bụi hoàn toàn). Chữ số sau (Y) phản ánh khả năng chống nước, xếp từ cấp 0 đến cấp 9K.

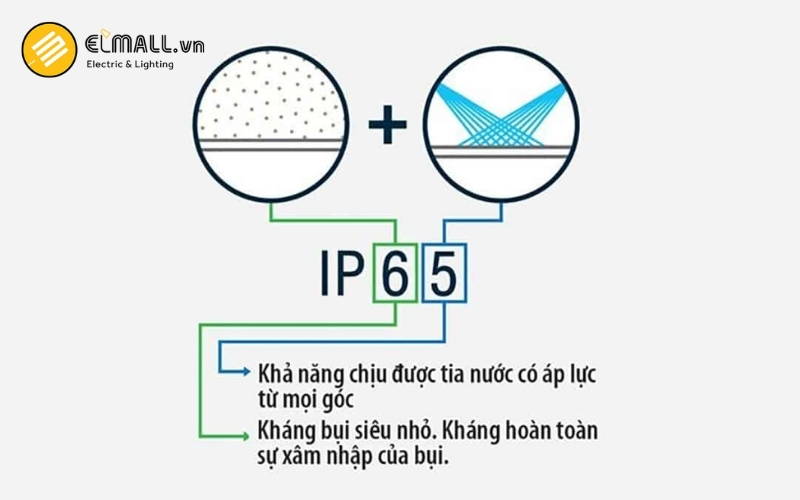

Hai chữ số này hoàn toàn độc lập, đánh giá riêng từng yếu tố nên không liên quan đến nhau. Ví dụ, đèn IP65 có cấp chống bụi là 6 (kín bụi) và cấp chống nước là 5 (chống tia nước từ vòi 6,3 mm), nhưng đèn ghi IP5X thì chỉ được test chống bụi cấp 5 mà chưa kiểm định chống nước. Khi bạn thấy chữ “X” ở vị trí nào, nghĩa là yếu tố đó chưa qua thử nghiệm chứ không phải là cấp 0.

 Ví dụ cách đọc:

• IP65: chữ số 6 = kín bụi hoàn toàn, chữ số 5 = chống tia nước áp suất thấp từ mọi hướng.
• IPX4: chữ “X” = chưa test chống bụi, chữ số 4 = chống nước bắn từ mọi hướng.

Lưu ý, chỉ số IP chỉ đánh giá khả năng chống bụi và nước của vỏ đèn, không phản ánh chất lượng chip LED, quang thông, chỉ số hoàn màu (CRI), hay độ bền va đập (chỉ số IK). Hai đèn cùng IP65 từ hai hãng khác nhau có thể cho chất lượng ánh sáng rất khác, nên IP là điều kiện cần chứ không phải điều kiện đủ khi chọn đèn.

Bảng tiêu chuẩn chỉ số IP chống bụi (chữ số đầu tiên)

Chữ số đầu tiên trong ký hiệu IPXY đánh giá khả năng chống bụi và vật thể rắn xâm nhập vào vỏ đèn, chia thành 7 cấp từ 0 (không bảo vệ) đến 6 (kín bụi hoàn toàn). Cấp càng cao, kích thước vật thể bị chặn càng nhỏ.

Nhiều người hay nhầm giữa IP5 và IP6 vì cả hai đều liên quan đến bụi mịn. Khác biệt là IP5 vẫn cho một lượng nhỏ bụi lọt qua mà không ảnh hưởng vận hành, còn IP6 kín hoàn toàn. Đèn LED lắp trong văn phòng hay nhà ở chỉ cần IP4 hoặc IP5, nhưng đèn cho nhà xưởng có bụi gỗ hay bụi kim loại dẫn điện thì cần IP6X để tránh nguy cơ chập mạch.

Bảng tiêu chuẩn chỉ số IP chống nước (chữ số thứ hai)

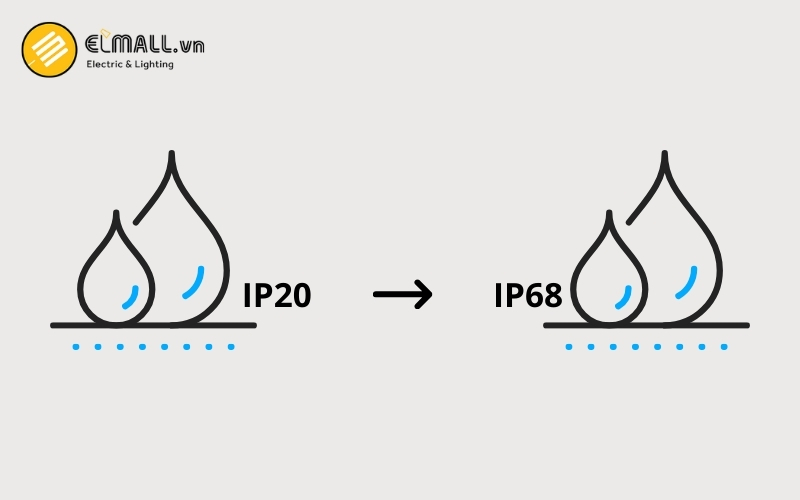

Chữ số thứ hai trong ký hiệu IPXY đánh giá khả năng chống nước của vỏ đèn, chia thành 10 cấp từ 0 (không bảo vệ) đến 9K (chống phun nước áp suất cao ở nhiệt độ 80 °C). Mỗi cấp tương ứng với một điều kiện tiếp xúc nước khác nhau, từ nhỏ giọt nhẹ đến ngâm chìm hoàn toàn.

Khi đọc bảng, nhiều người nghĩ cấp cao hơn sẽ tự động bao gồm cấp thấp hơn nhưng thực tế không phải vậy. Mỗi cấp được test theo một dạng tiếp xúc nước riêng, ví dụ IP5/IP6 test bằng tia phun còn IP7 test bằng ngâm chìm. Vì vậy khi cần đèn vừa chống tia nước vừa chống ngâm, nhà sản xuất phải test riêng từng dạng và ghi rõ trên nhãn, ví dụ IP65/IP67.

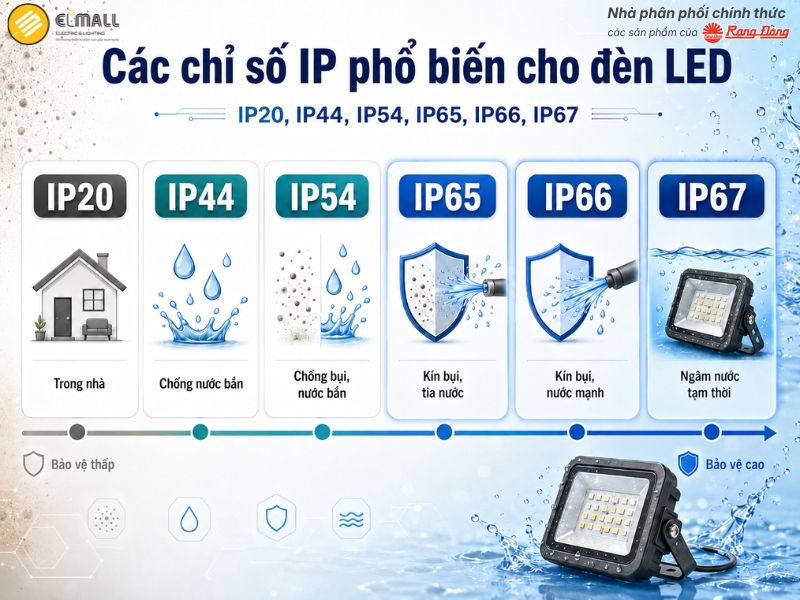

Các chỉ số IP phổ biến cho đèn LED: IP20, IP44, IP54, IP65, IP66, IP67

Đèn LED trên thị trường phổ biến ở 6 mức IP chính, từ IP20 dành cho phòng khách khô ráo đến IP67 cho vùng ngập nước tạm thời. Mỗi mức gắn với một nhóm môi trường lắp đặt khác nhau, nên chọn đúng vừa giúp đèn hoạt động hết tuổi thọ thiết kế vừa không tốn thêm chi phí cho cấp bảo vệ vượt nhu cầu.

IP20 dùng cho đèn LED trong nhà khô ráo

IP20 dùng cho đèn LED lắp trong các không gian khô ráo như phòng khách, phòng ngủ hay văn phòng. IP20 chỉ chống được vật thể lớn hơn 12,5 mm xâm nhập vào bên trong đèn nhưng hoàn toàn không chống nước, thường gặp trên đèn panel âm trần, đèn downlight, đèn ốp trần và đèn tuýp LED.

Không nên lắp đèn IP20 ở khu vực có hơi nước như phòng tắm, bếp, hoặc bất kỳ vị trí nào ngoài trời.

IP44 dùng cho đèn LED khu vực ẩm ướt

IP44 chống vật thể lớn hơn 1 mm và chống nước bắn từ mọi hướng, phù hợp cho những vị trí có hơi ẩm hoặc nước bắn nhẹ nhưng không tiếp xúc trực tiếp với mưa hay tia nước mạnh.

Phòng tắm là vị trí điển hình cần IP44 vì luôn có hơi nước và nước bắn khi tắm. Khu vực bếp gần bồn rửa và ban công có mái che cũng nên dùng đèn IP44 trở lên để đảm bảo an toàn.

IP54 dùng cho đèn LED bán ngoài trời

IP54 phù hợp cho đèn LED lắp ở những vị trí nửa trong nửa ngoài như hành lang có mái, gara hay hiên nhà, nơi có thể bị mưa tạt nhẹ hoặc bụi bay vào nhưng không chịu mưa trực tiếp liên tục. Đèn lắp ở vị trí hoàn toàn lộ thiên thì IP54 không đủ, cần nâng lên IP65 trở lên.

IP65 dùng cho đèn LED ngoài trời kín bụi, chống tia nước

IP65 kín bụi hoàn toàn và chống tia nước áp suất thấp từ mọi hướng, là mức IP mà phần lớn đèn LED ngoài trời tại Việt Nam đang sử dụng. Bạn sẽ thường gặp IP65 trên đèn pha sân vườn, đèn đường, và đèn chiếu mặt tiền tòa nhà.

Nhiều người thắc mắc IP65 đi mưa có sao không, thì đèn IP65 chịu được mưa lớn và rửa nhẹ bằng vòi nước nên hoàn toàn dùng được ngoài trời. Nhưng nếu đèn lắp ở vùng hay ngập nước thì cần IP67, còn khu vực phun rửa áp lực cao thì cần IP66.

IP66 dùng cho đèn LED chịu phun nước mạnh

IP66 dùng cho những vị trí đèn LED phải chịu phun rửa trực tiếp hoặc tiếp xúc nước áp lực cao. IP66 có cùng khả năng kín bụi hoàn toàn như IP65 nhưng chịu được tia nước mạnh hơn đáng kể, tương đương máy rửa xe áp lực phun từ khoảng cách 3 m.

Nhà xưởng có quy trình phun rửa định kỳ, trạm xăng, bãi đỗ xe ngoài trời, bến cảng và khu vực ven biển khắc nghiệt là những vị trí điển hình cần đèn IP66. Nếu đèn chỉ chịu mưa mà không bị phun rửa trực tiếp thì IP65 đã đủ, không cần nâng lên IP66.

IP67 dùng cho đèn LED chịu ngâm nước tạm thời

IP67 là mức tối thiểu cho đèn LED lắp ở vị trí có nguy cơ ngập nước tạm thời như âm đất, bờ hồ hay lối đi vùng trũng. IP67 kín bụi hoàn toàn và chịu ngâm trong nước sâu 1 m trong 30 phút.

Đèn âm đất, đèn viền lối đi vùng hay ngập, đèn cảnh quan bờ hồ và đèn trang trí quanh bể bơi là những ứng dụng phổ biến của IP67. Các vị trí này có thể bị ngập nước tạm thời sau mưa lớn hoặc do nước tràn từ hồ, bể.

Cần lưu ý rằng IP67 chỉ bảo vệ khi ngâm tạm thời, không phải chống nước vĩnh viễn. Đèn cần hoạt động ngâm liên tục dưới nước như đèn trong hồ bơi hay đài phun nước thì cần IP68, với điều kiện ngâm cụ thể do nhà sản xuất công bố riêng cho từng sản phẩm.

Chọn chỉ số IP phù hợp theo môi trường lắp đặt đèn LED

Mỗi vị trí lắp đặt có yêu cầu IP tối thiểu khác nhau, chọn đúng mức giúp đèn hoạt động hết tuổi thọ thiết kế mà không phát sinh chi phí bảo trì sớm hoặc lãng phí ngân sách cho cấp bảo vệ vượt nhu cầu. Bảng dưới đây tổng hợp mức IP tối thiểu theo từng môi trường để bạn đối chiếu nhanh khi chọn đèn.

Một trường hợp ngoại lệ cần lưu ý: nhà xưởng có bụi dẫn điện như bụi kim loại hay bụi than thì cần ưu tiên chữ số đầu là 6 (kín bụi hoàn toàn) dù không tiếp xúc với nước, vì loại bụi này bám trên mạch điện có thể gây chập. Trong trường hợp này, IP6X là yêu cầu bắt buộc về chống bụi, chữ số chống nước tùy theo môi trường có phun rửa hay không.

Cách kiểm tra chỉ số IP trên đèn LED

Sau khi xác định mức IP phù hợp cho từng vị trí, bước cuối trước khi đặt hàng là xác minh đèn LED thực sự đạt mức IP ghi trên bao bì. Có 3 cách kiểm tra từ nhanh nhất đến chặt chẽ nhất: đọc trực tiếp trên nhãn sản phẩm, tra bảng thông số kỹ thuật và đối chiếu tài liệu chính thức kèm phiếu kiểm định từ nhà sản xuất.

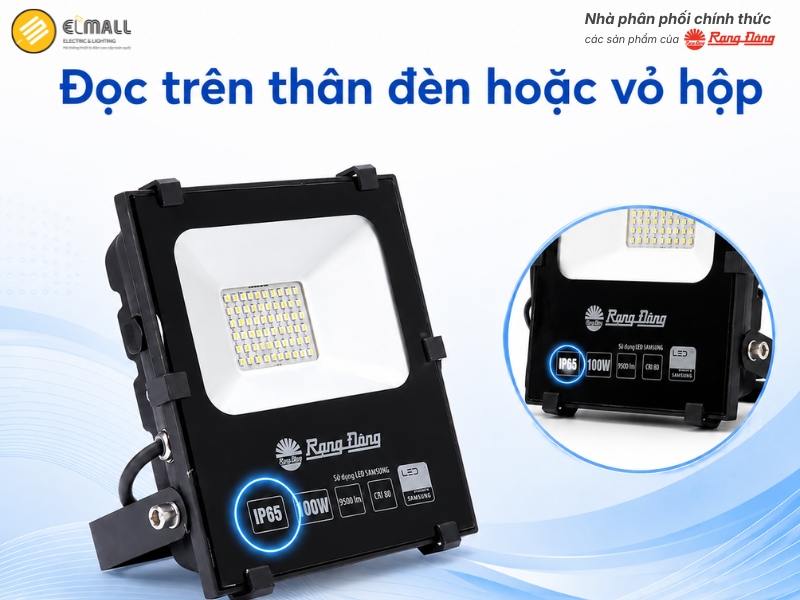

Đọc trên thân đèn hoặc vỏ hộp

Cách nhanh nhất khi cầm sản phẩm trên tay là tìm ký hiệu “IPXX” in trên thân đèn hoặc bao bì. Ký hiệu này thường nằm cạnh mã model và thông số công suất, dễ nhận biết vì luôn bắt đầu bằng hai chữ cái “IP” theo sau bởi hai chữ số.

Nếu trên nhãn không ghi chỉ số IP thì có thể đèn chưa được test theo IEC 60529 (tiêu chuẩn quốc tế về cấp bảo vệ vỏ thiết bị điện), hoặc nhà sản xuất chỉ công bố trong catalogue riêng. Lúc này, bạn cần tra thêm trên website hoặc catalogue kỹ thuật của hãng để xác nhận.

Tra catalogue hoặc trang thông số kỹ thuật

Mỗi dòng đèn LED đều có bảng thông số kỹ thuật trên website hoặc catalogue của nhà sản xuất, trong đó chỉ số IP được liệt kê cùng công suất (W), quang thông (lm) và nhiệt độ màu (K). Cách này phù hợp khi mua online hoặc khi cần đối chiếu thông số trước khi đến cửa hàng.

Ví dụ, dòng đèn pha LED Rạng Đông và đèn nhà xưởng HB series đều có đầy đủ thông số IP trên Rạng Đông Mall (rangdongmall.com), bạn chỉ cần tìm theo mã sản phẩm là tra được ngay.

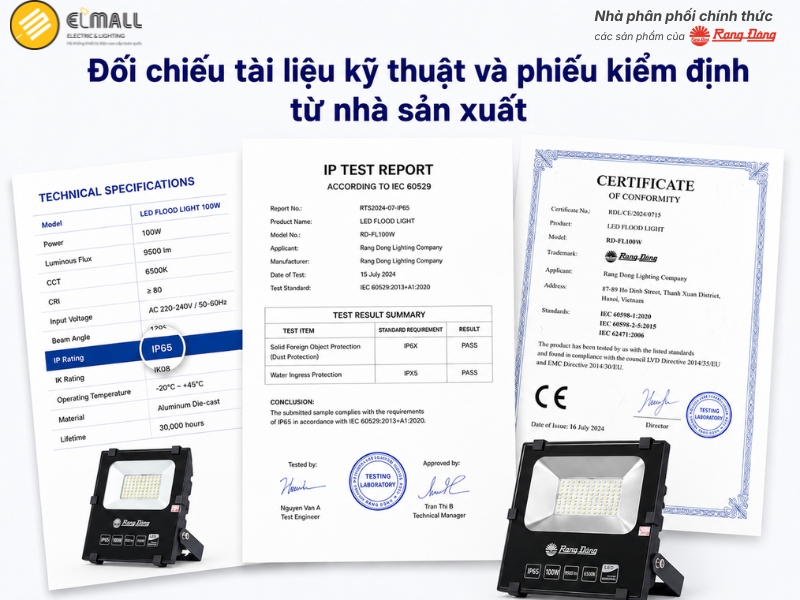

Đối chiếu tài liệu kỹ thuật và phiếu kiểm định từ nhà sản xuất

Với đơn hàng dự án hoặc công trình cần hồ sơ kỹ thuật đầy đủ, cách xác minh chặt chẽ nhất là yêu cầu nhà cung cấp xuất trình tài liệu kỹ thuật chính thức kèm phiếu kiểm định IP từ nhà sản xuất. Phiếu kiểm định hợp lệ cần ghi rõ tên tổ chức thử nghiệm, mã sản phẩm, ngày test, và kết quả từng hạng mục theo IEC 60529 (tiêu chuẩn quốc tế về thử nghiệm chống bụi và nước cho thiết bị điện).

Đây là cách duy nhất để xác minh chỉ số IP đã qua test thực tế trong phòng lab chứ không chỉ được in trên bao bì, nên khi lập hồ sơ thiết kế hoặc ký hợp đồng cung cấp cho công trình thì phiếu kiểm định là tài liệu không thể thiếu.

Câu hỏi thường gặp về chỉ số IP đèn LED

IP65 và IP66 khác nhau như thế nào?

IP65 và IP66 đều kín bụi hoàn toàn nhưng khác nhau ở khả năng chống nước. IP65 chịu được tia nước từ vòi nhỏ 6,3 mm trong khi IP66 chịu được tia nước áp lực mạnh hơn từ vòi lớn 12,5 mm, nên đèn lắp ngoài trời chỉ chịu mưa thì IP65 đã đủ còn khu vực có phun rửa áp lực định kỳ thì cần IP66.

Đèn IP65 có chịu được mưa không?

Đèn IP65 chống được tia nước từ mọi hướng nên chịu được mưa bình thường lẫn mưa lớn mà không ảnh hưởng đến hoạt động. Tuy nhiên IP65 không chống ngâm nước nên nếu đèn lắp ở vùng hay ngập úng sau mưa thì cần chọn IP67 trở lên.

Đèn LED IP20 có dùng ngoài trời được không?

Không nên vì IP20 hoàn toàn không chống nước, lắp ngoài trời sẽ khiến nước mưa xâm nhập vào bên trong và đèn hỏng rất nhanh. Vị trí ngoài trời có mái che cần tối thiểu IP54, còn lộ thiên hoàn toàn thì cần IP65 trở lên mới đảm bảo đèn hoạt động bền lâu.

Chỉ số IP có phản ánh chất lượng đèn LED không?

Chỉ số IP chỉ đánh giá khả năng chống bụi và nước của vỏ đèn chứ không liên quan đến chất lượng ánh sáng bên trong. Muốn đánh giá chất lượng sản phẩm thì cần xem thêm quang thông, chỉ số hoàn màu (CRI), nhiệt độ màu, và tuổi thọ chip LED vì đây là những thông số riêng biệt so với chỉ số IP.

IPX4 nghĩa là gì?

Chữ “X” trong IPX4 có nghĩa là khả năng chống bụi chưa được kiểm định theo IEC 60529 (tiêu chuẩn quốc tế quy định cách test chống bụi và nước), chỉ có kết quả chống nước cấp 4 là chống nước bắn từ mọi hướng. Nhiều người nhầm chữ “X” là không chống bụi nhưng thực tế nó chỉ có nghĩa là chưa qua test chứ không phải cấp 0.

IP68 khác IP67 như thế nào?

IP67 chịu ngâm nước sâu 1 m trong 30 phút còn IP68 chịu ngâm sâu hơn 1 m với thời gian do nhà sản xuất công bố riêng cho từng sản phẩm. Nếu đèn chỉ cần chịu ngập tạm thời như đèn âm đất hay đèn cảnh quan vùng trũng thì IP67 là đủ, còn đèn hoạt động ngâm liên tục dưới nước như đèn hồ bơi hoặc đài phun nước thì cần IP68.
